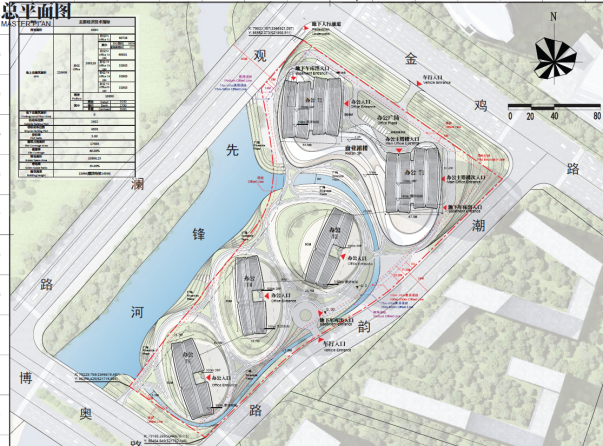

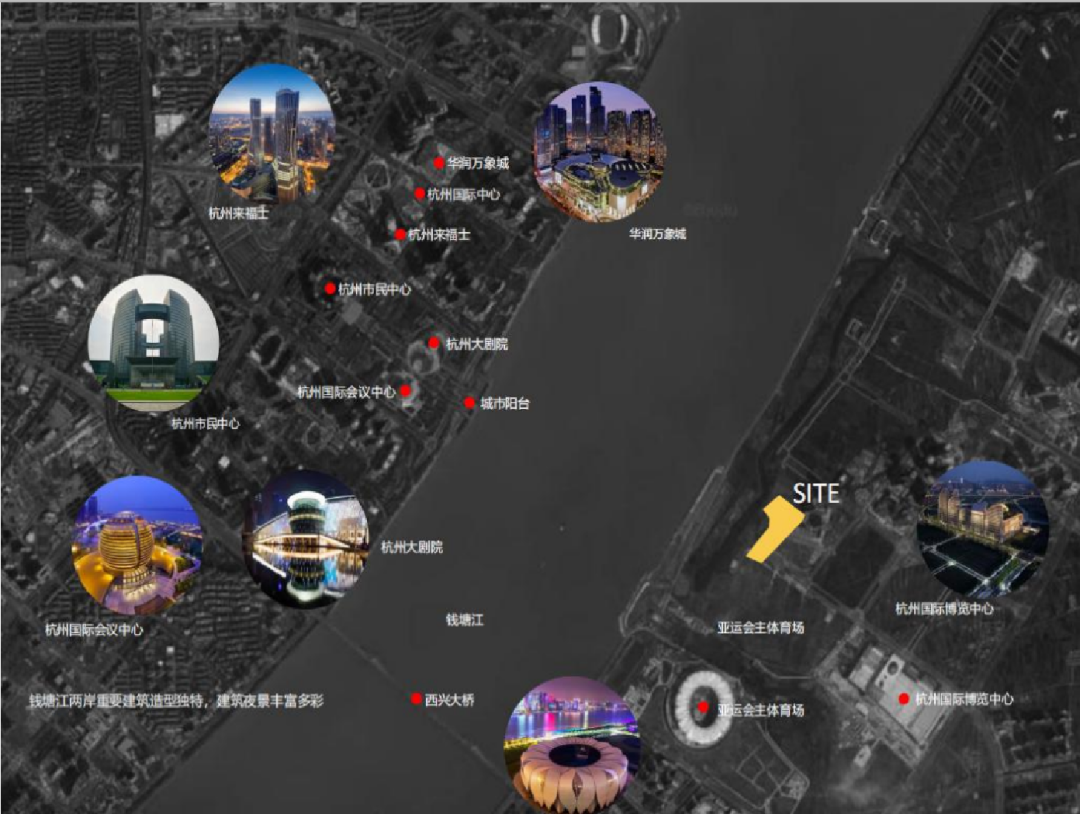

蕭政儲出【2018】27號地塊項目位于杭州市蕭山區奧體中心、國際博覽中心單元FG20-C1C2-13、14地塊。

項目本著“一江兩岸、雙城核心”的設計愿景，并以“錢江水+揚帆起航”作為設計概念，整體建筑外形取意于帆船，魚鱗式生態幕墻隨著弧面變化，經陽光折射產生波光粼粼的視覺效果，同時與燈光設計完美契合，賦予外立面更豐富的層次表現。

為模仿水面波光粼粼的感覺及豐富立面效果展現立體空間感，本項目設計中，東西兩個立面均采用錯位鱗片三角單元系統，鱗片側邊開窗以實現室內通風。

南北兩面傾斜（內傾+外傾），頂?shù)捉唤游恢脼榛⌒巍ｍ敳亢偷撞看嬖趫A弧船帆輪廓，南北弧面頂?shù)状嬖谂_(tái)階遞進造型，整體項目對防水性能要求極高。

▲ 南北弧面頂部造型

▲ 南北弧面底部造型

綜合考慮到建筑體型、效果、成本及單元式排水槽通圈交線增強防排水性能，T1、T2樓棟上下虛線之間的區域?yàn)閱卧侥粔ψ龇?，即T1塔樓6-27層和T2塔樓8-24層。虛線之上的屋頂層及虛線之下的塔樓底部弧面層采用框架做法。

         ▲ 各方位立面單元與框架界限

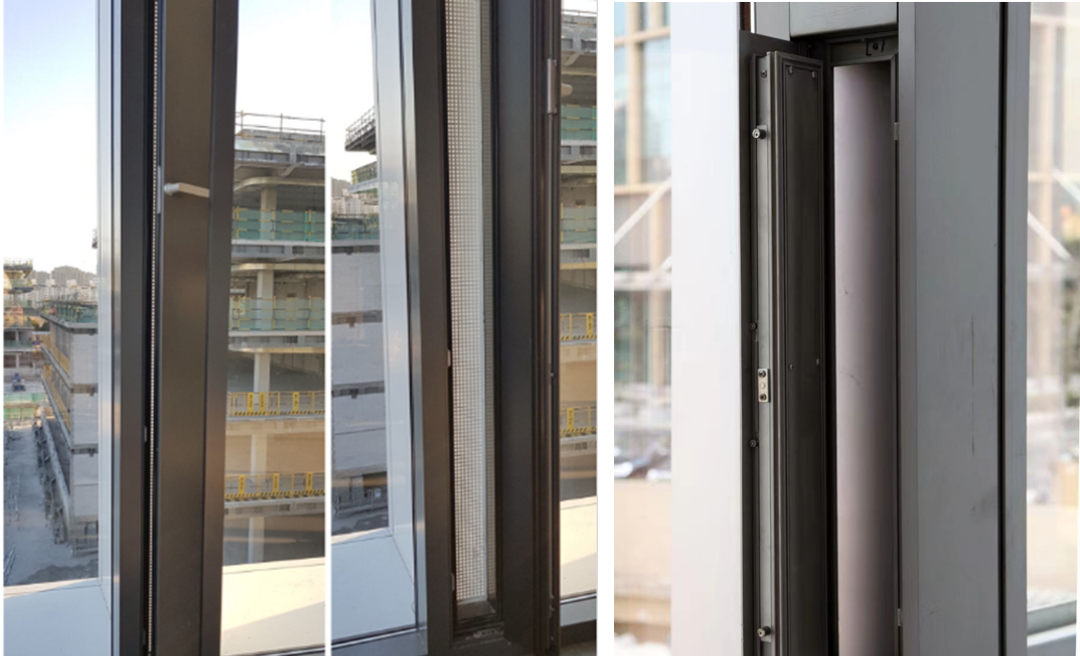

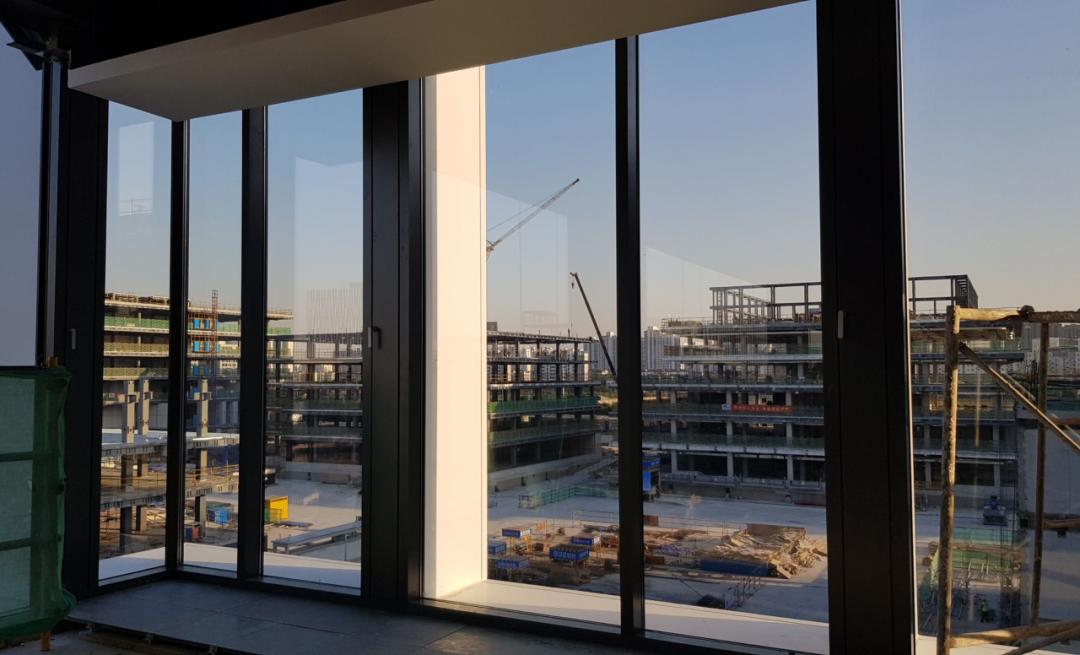

鱗片單元側邊開啟形式為內開扇，方案院期望開啟扇為一體效果，不要各種拼接組合，效果越完整越好。綜合考慮采用一體模具開模的形式，因?yàn)殚_(kāi)啟扇需要考慮五金及四邊的防水密封性及室內觀感，所以還需要考慮一體開模后形成頂部和底部的拼接和處理方式。

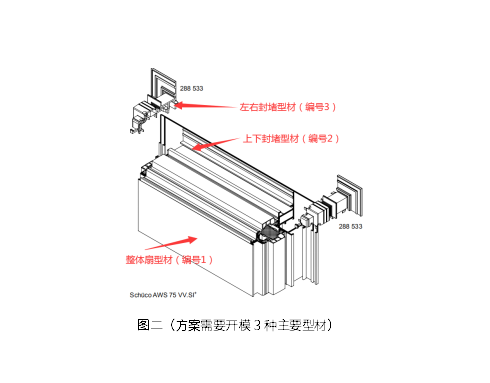

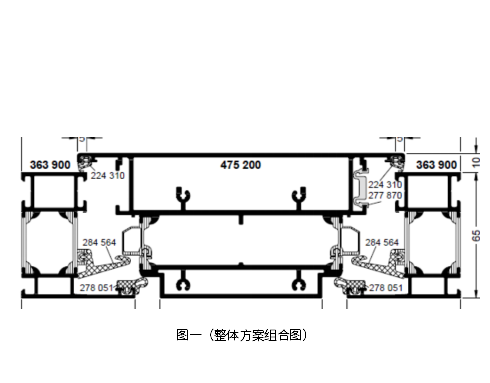

一體型材開模實現完整效果的內開扇設計方案

整體開模，并通過其他組件組合完成其他必須的功能性需求。

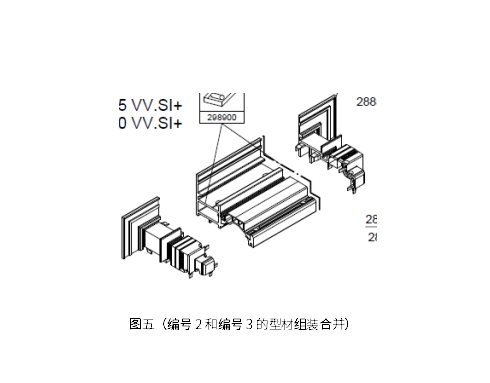

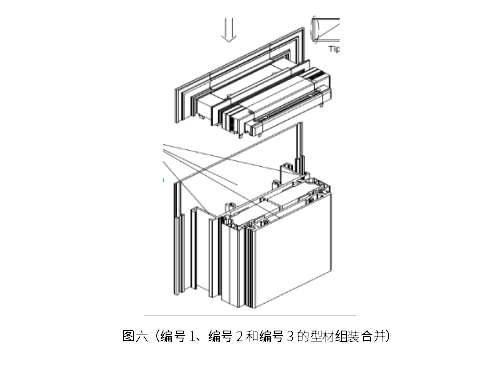

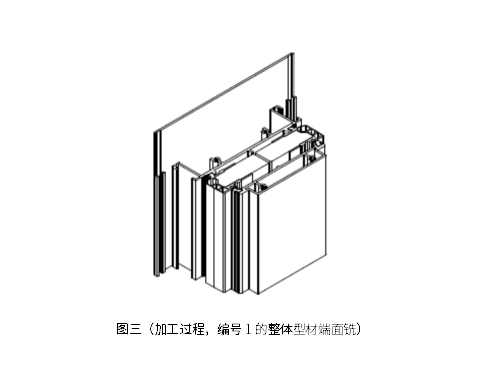

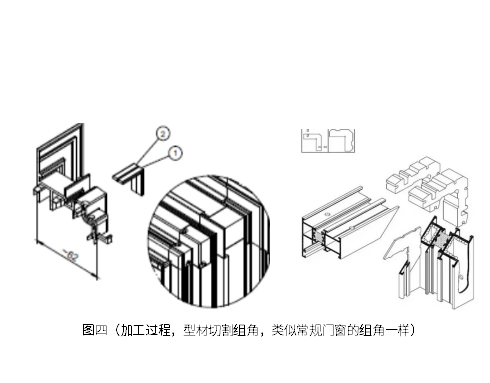

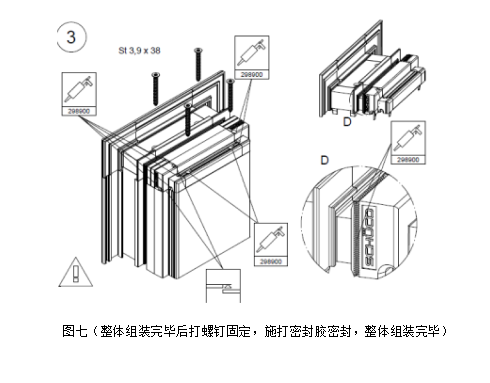

         ▲ 左右滑動查看整體開模方案

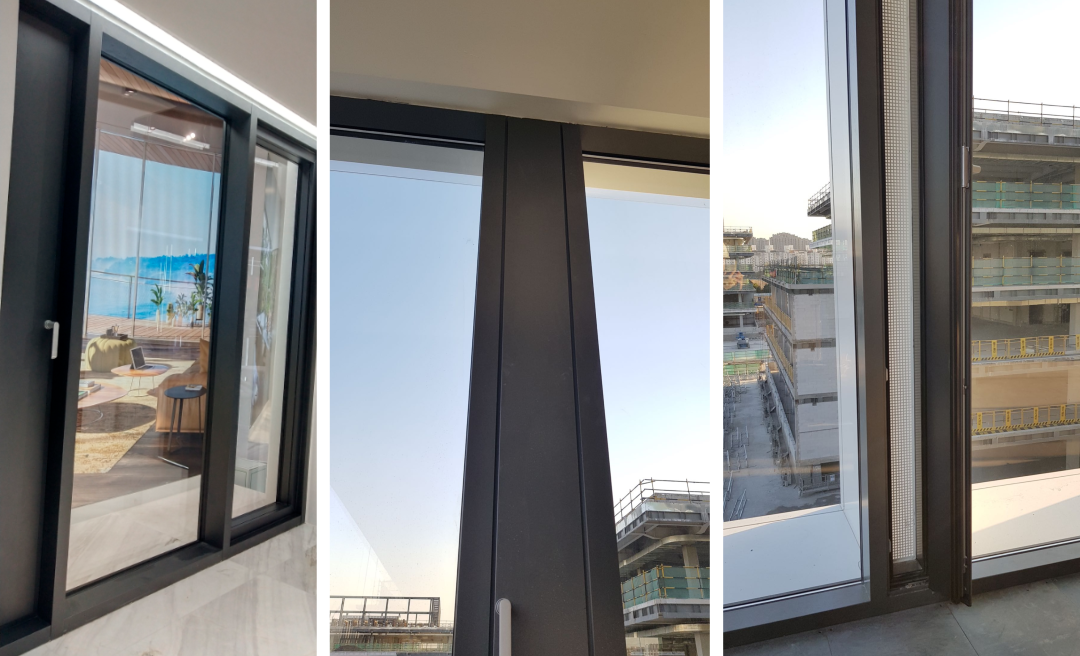

      ▲ 左右滑動查看開啟扇一體效果圖例

由于南北面是傾斜幕墻，通過犀牛模型分析，上下板塊出現階差情況存在，在設計時就需要考慮解決階差的同時還要對室內影響效果達到最小。

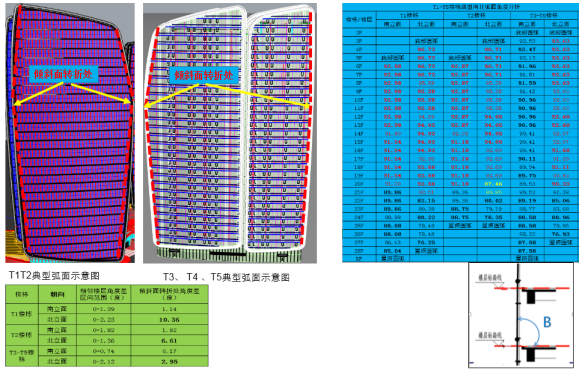

▲ 犀牛模型階差分析數據

通過犀牛模型階差分析數據、室內橫梁階差分析數據深入討論，并給業主提供多個方案進行比選，最終確定通過開模來實現消化室內階差目的（每個模具適應角度為±1°，最大限度的減少模具數量）。

▲ 室內橫梁階差分析

▲ 階差消除分析方案比對

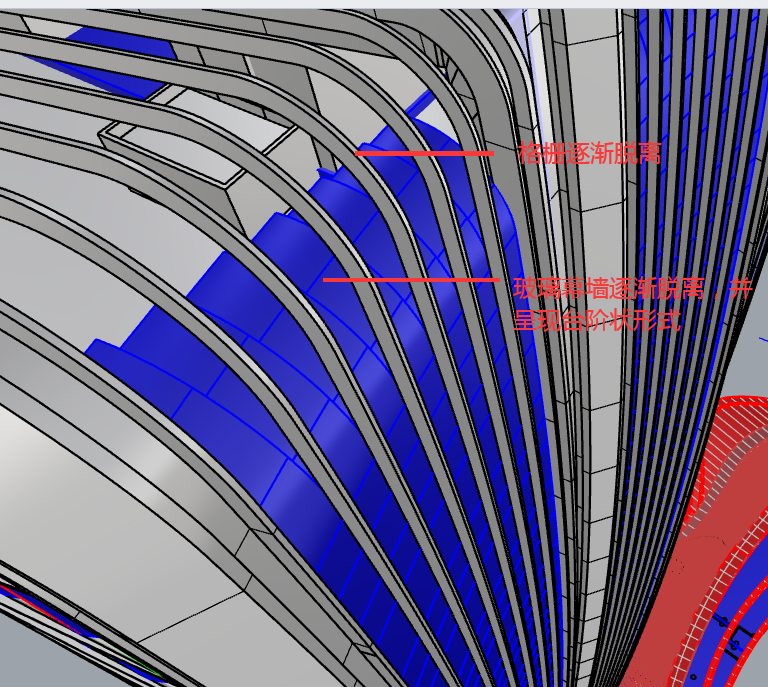

屋頂格柵和玻璃幕墻從底部開始逐漸脫離，玻璃幕墻左右也逐漸脫離，呈現圓弧臺階狀，需要順利實現并保證屋頂格柵和玻璃幕墻呈現圓弧臺階狀效果。

南北弧面位置的屋頂及屋頂玻璃幕墻臺階造型效果實現的方案設計

首先通過模型分析優化，使雙曲板塊優化為單曲板塊，并分析翹曲及脫離程度。

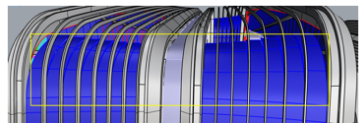

▲ 模型分析優化

然后從主體鋼構上挑出鋼管支撐懸挑的裝飾條，其次把幕墻立柱設計做成分體立柱，立柱采用氟碳鋼構，焊接與固定裝飾條的鋼構連接。如下圖：

框架幕墻本身眾多構件需要現場安裝，本項目還為三角鱗片折線幕墻，三角懸挑位置的立柱和后端立柱如果現場組裝，精度無法保證而且效率較低。

三角懸挑區域幕墻本身的重量就比較重，再加上三角懸挑的這個區域后期小業主使用中有人員踩踏及在該區域逗留的風險。

鱗片框架幕墻的整體組裝吊裝方案設計

懸挑區域前后的立柱采用鋼架在加工廠整體固定組裝，現場整體吊裝即可，因上下單元錯位布置，通過下端立柱固定通長鋼梁，然后由鋼轉接件在相應位置增加鋼套芯，固定上端立柱；前端懸挑鋁板固定于組合鋼架上，鋼架可在加工廠整體加工，現場局部固定即可；

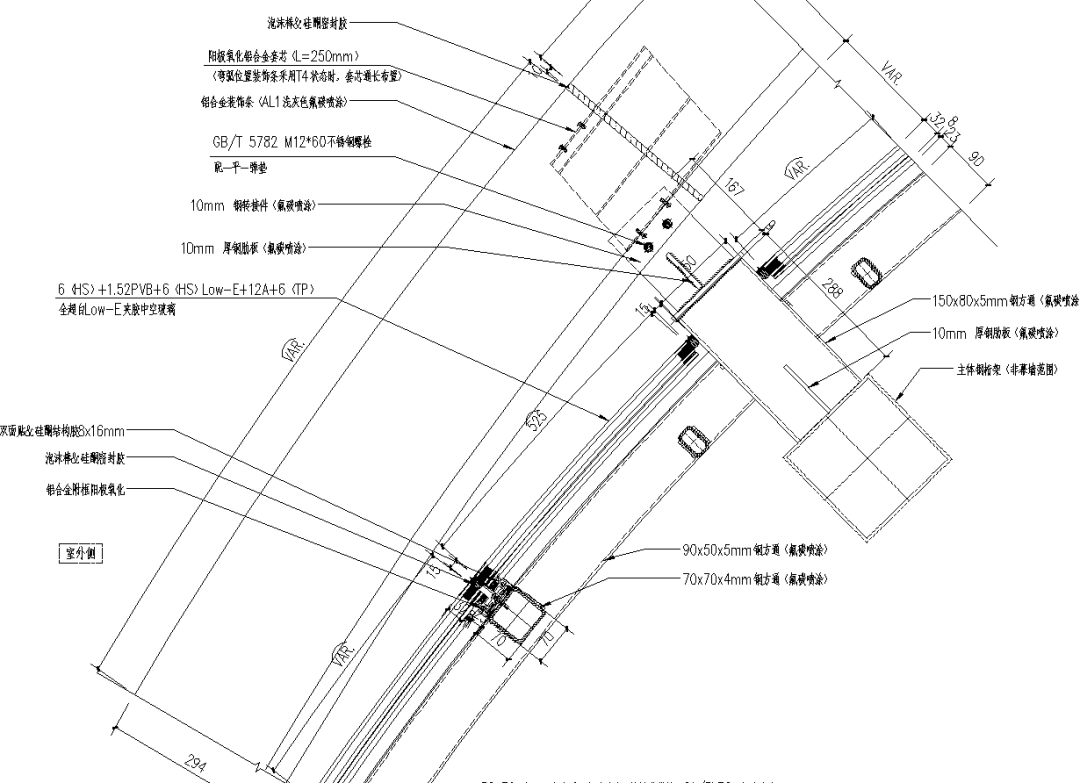

▲ 節點設計

▲ 鱗片幕墻的連接構造和加固措施

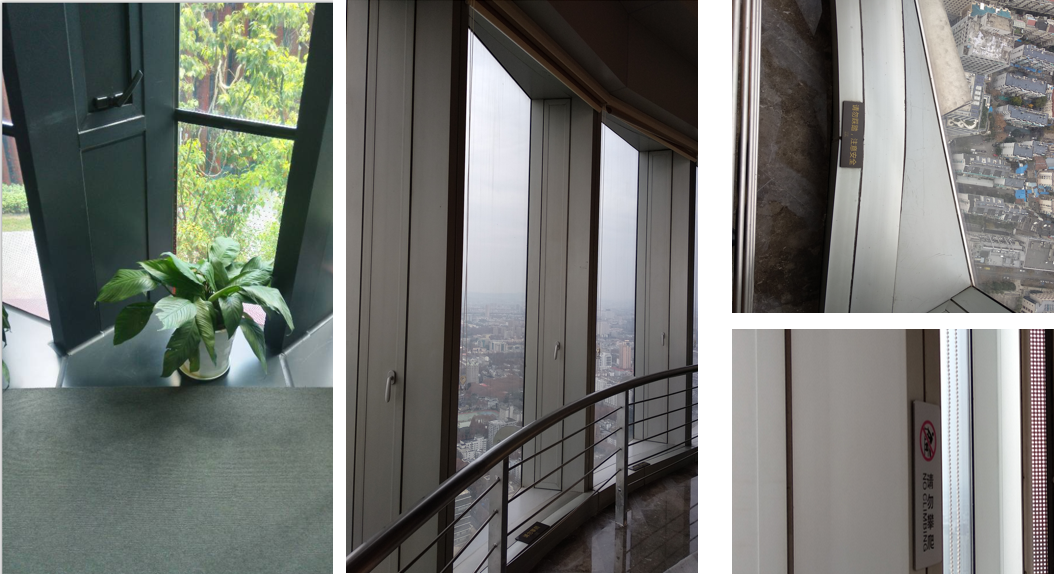

室內因?yàn)橛腥藛T踩踏風險，室內可采踏面采用4mm鋁板。底部有相應鋼骨架支持，保證在有人員的情況下不會坍塌掉落，并建議放置景觀盆栽或標識牌來盡可能阻擋人員上去踩踏,規避風險。

▲ 鱗片幕墻防止人員踩踏的措施

在T1、T2屋頂擦窗機設置上，因建筑體型較為復雜，需要保證擦窗機在運行是有足夠的運行空間，滿足使用功能需求，同時因項目建成時間在亞運會前夕，亞運會前夕會有航拍宣傳，所以屋頂裝飾格柵必須完整保留且擦窗機停機時需隱藏，以保證外觀的統一性和完整性。

屋頂擦窗機開合格柵設計方案

屋頂擦窗機應業主及建筑方案院的隱藏式效果訴求，在設計時從擦窗機的使用空間出發考慮，擦窗機伸縮時，格柵開啟形式做了進一步設計對比，為業主提供平移開啟和折疊開啟兩種方案，最終出于成本與效果的綜合考慮，選擇折疊開啟方案。

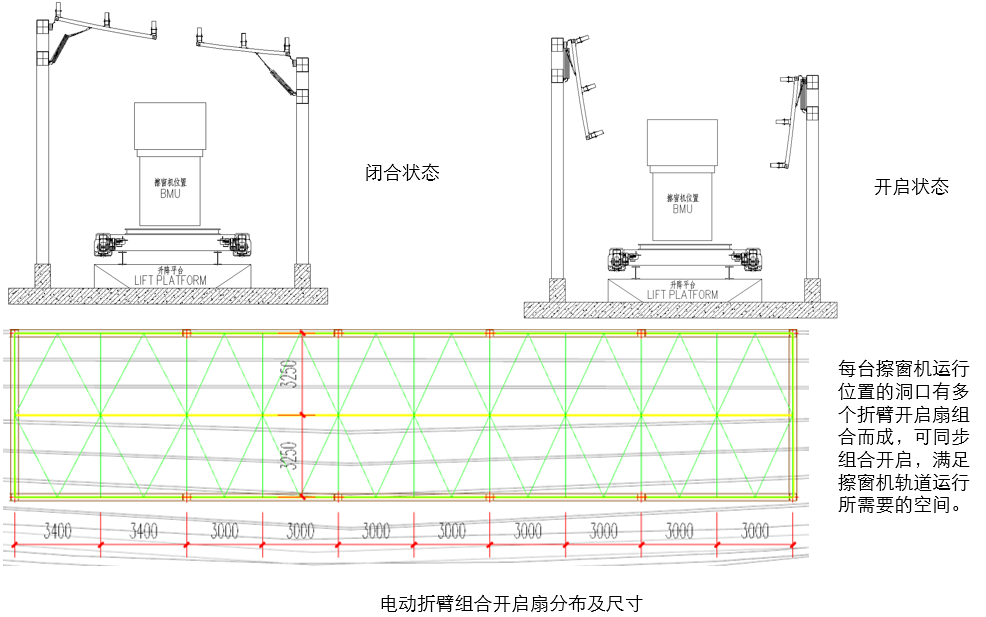

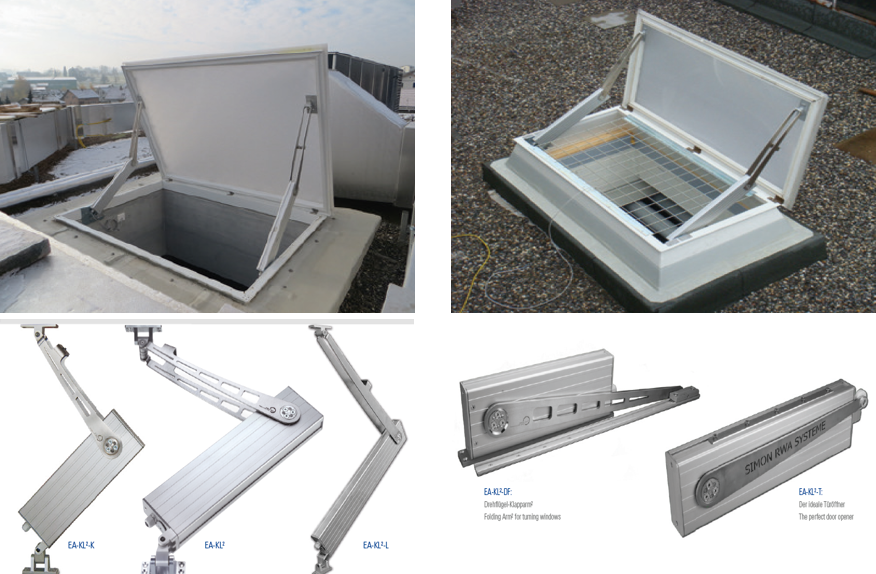

       ▲ 屋面分體電動折臂開合方案

每臺擦窗機運行位置的洞口有多個折臂開啟扇組合而成，可同步組合開啟，滿足擦窗機軌道運行所需要的空間。

此外，T3,4,5樓屋頂因?yàn)橛形蓓敾▓@的使用功能要求，對幕墻清洗方案做了不同的嘗試與安裝方案，由于屋頂是有使用功能的要求，既要保證插窗機的正常使用也要確保不破壞屋頂花園。

在不破壞，不影響影響屋頂花園的整體美觀性的同時對建筑外觀不產生影響，后期經業主方綜合進行考慮后采用加砼墩子插桿的方案。

 ▲ 屋頂加砼墩子方案
