將立面設計與千里江山和高山流水相結合，打造大灣區全新的形象封面。

東莞正中科學園

01

 項目背景

02

 設計理念

正中科學園位于東莞濱海灣新區交椅灣的門戶位置，定位為“世界級科創總部，灣區科創新地標”。項目建筑設計取意于北宋王希孟的傳世名畫《千里江山圖》，為項目規劃了“千里江山”“高山流水”組團等多種藝術與科技結合的建筑造型，將打造成大灣區全新的產業形象封面。正中科學園以全業態科創產城綜合體為目標，規劃了高端研發辦公、中試生產基地、科創人才公寓等五大業態，構筑產業園區“生產、生活、生態”深度融合的新格局。

03

 外立面設計

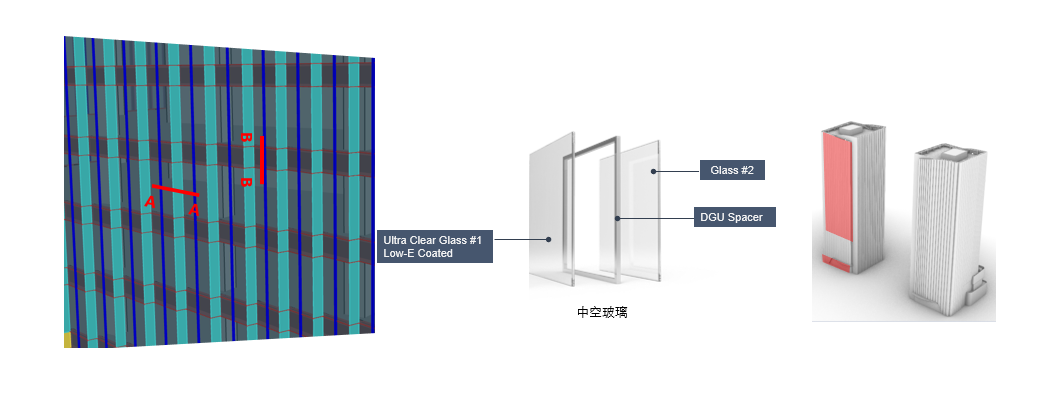

 三角單元幕墻系統

三角單元幕墻系統可視部分面材選用8(雙銀Low-E)+12A+8超白中空鋼化玻璃。非可視部分則采用8mm超白鋼化（熱反射鍍膜）玻璃+8mm水泥壓力板的形式。標準層立柱高度為4,200mm，避難層立柱高度為4,600mm。三角單元幕墻系統在滿足在防水和建筑正常使用功能的前提下，保證建筑師想表達的幕墻立面效果，同時解決了三角形單元板塊的防水系統，使得曲面建筑可以使用單元幕墻構造，節省材料。

 高山幕墻

裙擺夾角已超過傾斜玻璃幕墻的定義，如按此方案需采用中空夾膠玻璃（內片采用夾膠玻璃）。如外片也采用夾膠，高山系統北立面局部則需采用雙夾膠中空鋼化玻璃，考慮顏色一致性，建議全部采用雙夾膠中空鋼化玻璃進行配置。建筑方案表皮裙擺調整大于75度則可有效降低成本，每sqm可降低約25元/sqm。

 流水幕墻

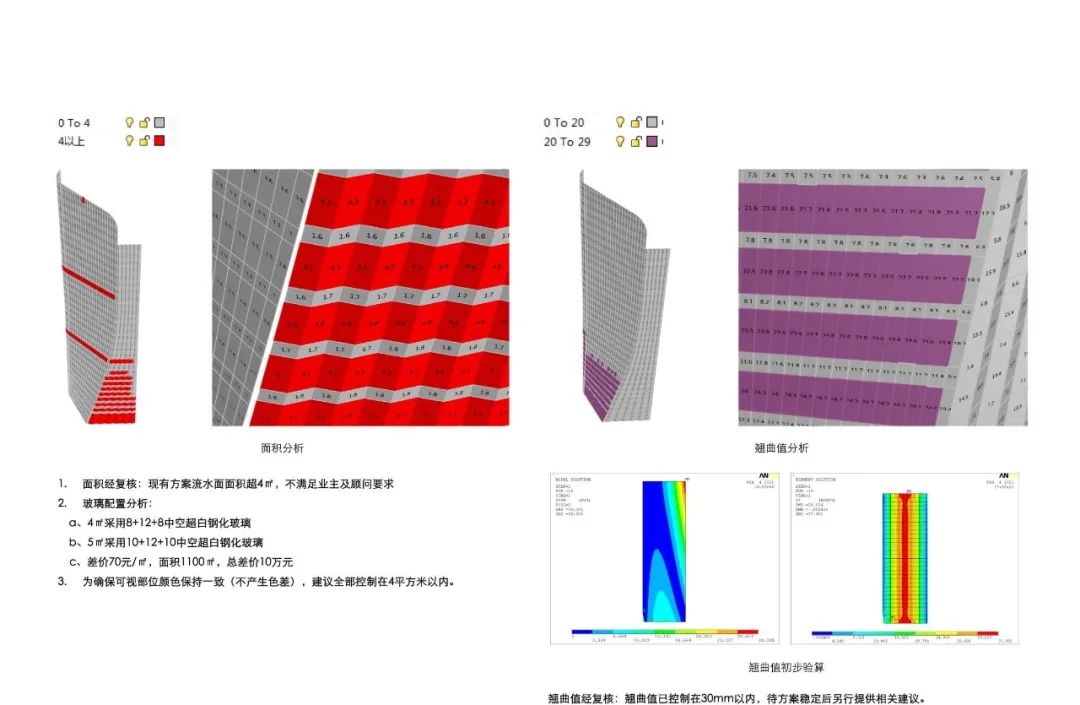

現有方案流水面面積超4㎡，不滿足業主及顧問要求。在玻璃配置方面：4㎡板塊采用8+12+8中空超白鋼化玻璃，5㎡板塊采用10+12+10中空超白鋼化玻璃。不同材料、面積的板塊結合流動的水流創造出一種新穎、別具一格的流動景觀效果。

角度分析

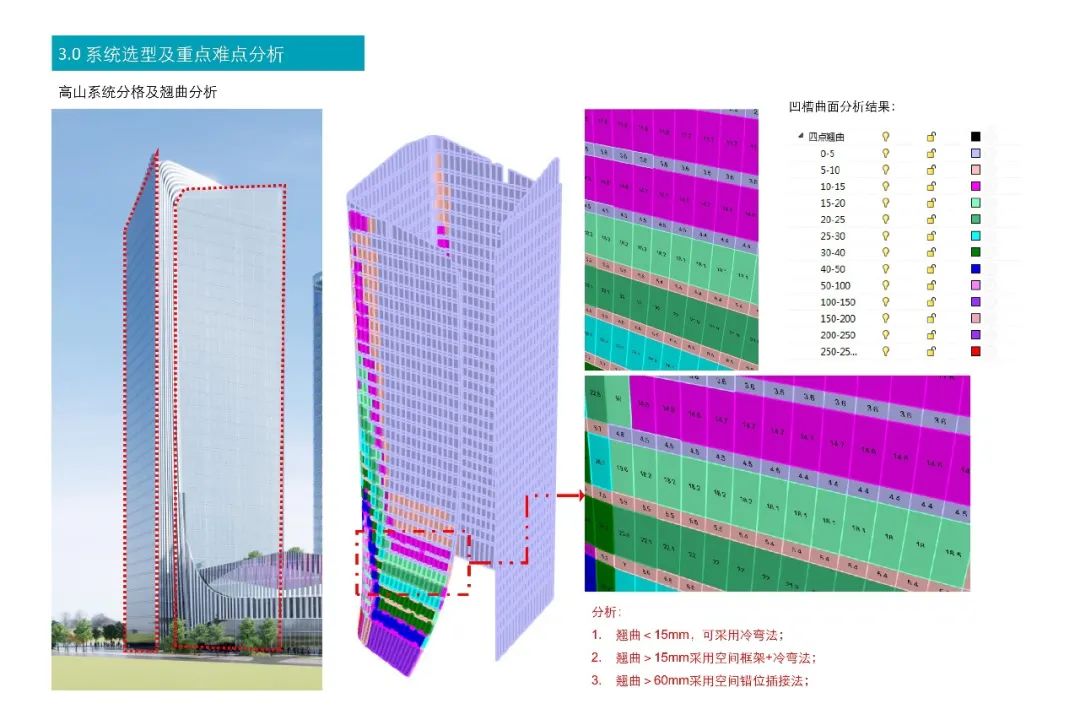

13#14#塔樓相鄰兩個立面為雙曲面造型，通過一系列翹曲值及面積分析后，建議采用空間框架法方案來擬合雙曲面所產生的扭轉。

翹曲值及面積分析

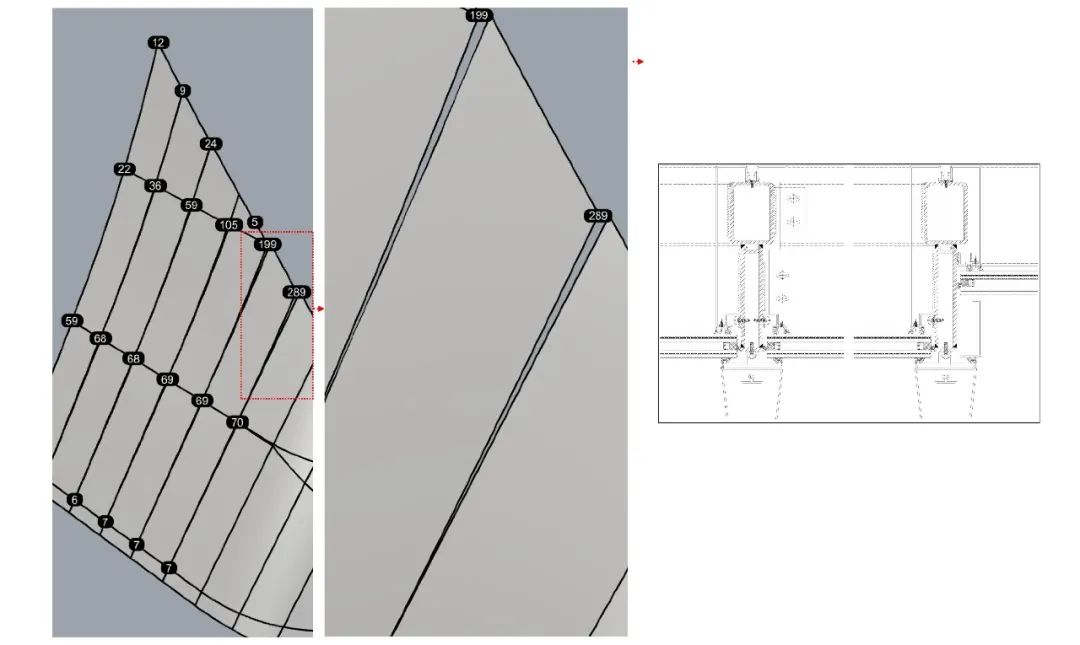

玻璃彎弧半徑45米，玻璃基本為平板，玻璃單曲很難形成，只能采用玻璃冷彎的方法。

由于階差289mm距離過大，完成面只有350mm，面板容易碰到結構，為控制誤差，100mm位置玻璃采用雙曲玻璃，系統需要吸收誤差在100mm左右。

 鋸齒狀幕墻

鋸齒狀幕墻平面為規則或不規則的斜線相連組成，一方面通過形體的虛實對比，讓建筑立體感和層次感更強，呈現給人們的視覺效果更具有震撼性。對于鋸齒狀幕墻的兩個斜面，我們可以分別賦予不同的幕墻面板材料，其質感也各不相同，當我們處于這個建筑的不同視角時，會有不同的建筑效果呈現，給建筑帶來多樣化及可變性，豐富了建筑本身的外立面裝飾效果。

效果展示

 復雜雙曲面設計

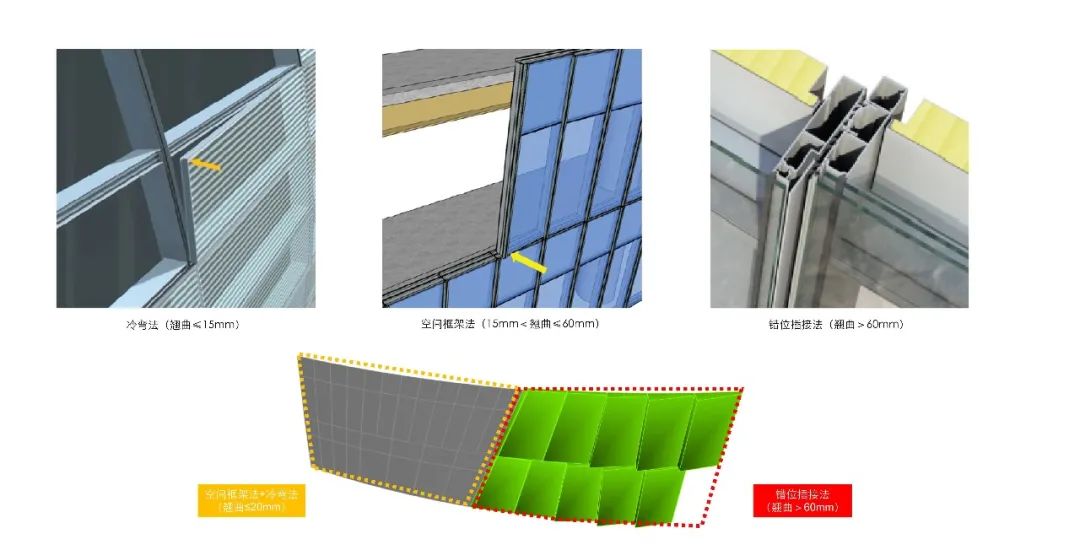

項目外表皮采用空間扭轉收縮的設計手法，這種復雜雙曲面的設計解決思路有以下三種方案：現場冷彎法、空間框架法，錯位插接法。

由于高山流水曲面翹曲較大，采用空間框架+玻璃冷彎的方式一般可解決20mm以下的翹曲。其安裝方式同常規單元，可以實現大角度扭轉單元項目。

東莞正中科學園以生命健康、新一代信息技術和智能制造為重點，以現代服務業為支撐，極力打造為濱海灣示范引領名片、東莞產業轉型升級引擎、粵港澳大灣區科技創新磁極。
